Opis

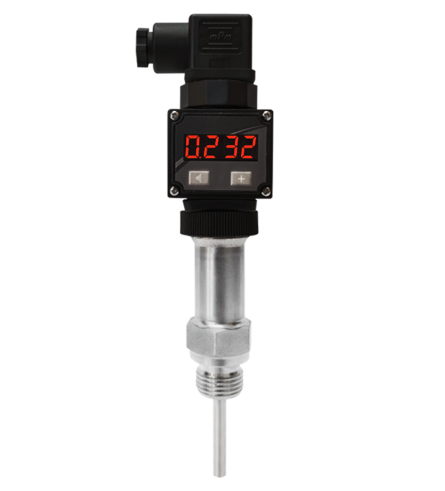

Czujnik przeznaczony jest do pomiaru temperatury w węzłach cieplnych, w połączeniu z wskaźnikiem procesowym LoopView ze złączem DIN tworzy kompletny układ do pomiarów temperatury, ciśnienia, przepływu lub PH. Może być również stosowany do pomiaru temperatury mediów ciekłych i gazowych w warunkach podwyższonego ciśnienia. Składa się z umieszczonego w cienkościennej osłonie kwasoodpornej z przyspawanym króćcem przyłączeniowym opornika, podpiętego wtyku zamontowanego na osłonie. Wyposażony jest w dodatkowy rozłączny wtyk prosty lub kątowy do podłączenia przewodu łączącego z urządzeniami zewnętrznymi.
Pliki
Karta katalogowa
Zakres pomiarowy
-
(-50 ÷ 150) ºC Pt100 kl. B
- (-50 ÷ 150) ºC Ni100
Dane techniczne
- temperatura pracy złącza: (-40 ÷ 100) °C
- wtyczka GDM + gniazdo GSP (IP65)
- materiał osłony: stal kwasoodporna 1.4541
- osłona przewężana ø6/ø4 mm
Czujniki temperatury mogą współpracować z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.
Standardowo czujnik wykonany jest z przewodem w izolacji z włókna szklanego osłoniętego oplotem metalowym.
Może być on również wyposażony w inny rodzaj przewodu przyłączeniowego
Niektóre aplikacje wymagają zastosowania dodatkowego wyposażenia adekwatnego do indywidualnych wymagań.
